أنواع ال modulation وأصداراته ومراحل تطويره في ADSL و ال VDSL

السلام عليكم ورحمة الله وبركاته،

أسعد الله أوقاتكم بكل خير متابعينا الكرام، أتمنى أن تكونوا في خير صحة وأفضل حال .

أود أن أتكلم معكم اليوم عن إصدارات ال digital subscriber line أو بما يعرف بيننا بـ ( DSL ) وسرعاته الموجوده ،

وأيضآ عن إصدارات ال Very high digital subscriber line او بما يعرف بيننا بـ ( VDSL ) وسرعاته الموجوده أيضآ .

أول تقنيه تعرف بـ ADSL

وهى اختصار لـ Asymmetric Digital Subscriber Line

 وهى تستخدم ثلاث standards أو أساسيات وهي كالتالي :

ANSI T1.413 Issue 2

ITU G.992.1>> يعرف ب G.DMT ويدعم سرعة تنزيل الملفات إلى 8 ميجا بت وسرعة رفع الملفات إلى 1 ميجا بت
ITU G.992.2 >> ويعرف ب G.LITE ويدعم سرعة تنزيل الملفات إلى 2 ميجا بت وسرعة رفع الملفات إلى 2 ميجا بت

بعد ذلك تم تطوير الـ ADSL إلى

ADSL 2

وتستخدم 4 standards أو أساسيات وهي كالتالي

ITU G.992.3 >> ويعرف ب G.DMT.bis ويدعم سرعة تنزيل الملفات إلى 12 ميجا بت وسرعة رفع الملفات إلى 3 ميجا أعتماداً على نوع وأصدار ال Annex ..

ITU G.992.4 >> ويعرف ب G.lite.bis ويدعم سرعة تنزيل الملفات إلى 1 ونص ميجا تقريباً ووسرعة رفع الملفات إلى 512 تقريباً ..

ITU G.992.3 Annex J >> نوع من انواع ال model ولكن يعتمد على نوع ال
annex j بحيث يسمح بتطوير سرعة رفع الملفات من 1 ميجا إلى 4 ميجا تقريباً ..

ITU G.992.3 Annex L >> ويسمى أيضاً READSL2 أي reach extended adsl2 ويستخدم للمسافات الطويله التي قد تصل إلى 7 كيلو متر ويعرف أيضاً ب RAM او ب rate adaptive mode ..ويدعم سرعة تنزيل من 800 كيلو بايت إلى 2 ميجا تقريباً و سرعة الرفع من 128 كيلوبايت إلى 200 كيلوبايت تقريباً ..

بعد ذلك تم تطوير ال ADSL2 إلى

ADSL2 plus أو ADSL2+

ويستخدم حقيقة أصدارات كثيره من ال standards model ولكن سوف نذكر نوع محدد فقط وهي كالتالي :

ITU G.992.5 >> ويدعم سرعة ال سرعة تنزيل إلى 24 ميجا بت وسرعة الرفع إلى 2 ميجا تقريباً ..

بعد ذلك أتت الينا تقنية تعرف بـ

VDSL أو VHDSL

وهى اختصارا لـ very high bit rate digital subscriber line ويستخدم نوع واحد فقط من ال standard model وهي كالتالي :

ITU G.993.1 >> ويدعم سرعة التنزيل إلى 52 ميجا بت و سرعة الرفع إلى 16 ميجا بت ( بأستخدام الكيبل النحاسي المعروف لدينا ) وبأستخدام كيبل ال coaxial تصل السرعه التنزيل الى 85 ميجا بت و وسرعة الرفع 85 ميجا ..

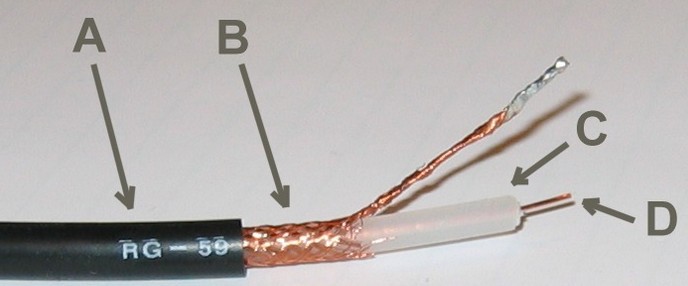

وهذة صوره لكابل ال coaxial

بعد ذلك تم تطوير ال VDSL إلى

VDSL2

ويستخدم نوع واحد فقط من ال standard model وأيضاً يعتمد على نوع من الـ FTTX وهو FTTC او بما يعرف Fiber To The Cabinet أي الألياف الضوئيه والتى تمتد للكبينه الفرعيه المعروفه لدينا ويتم تغذيتها بهذه التقنيه

ITU G.993.2 >> ويدعم سرعات تصل إلى 200 ميجا بت سرعة تنزيل أعتماداً على مسافة الشخص من الكبينه الفرعيه الموجوده بالحي وليس الكبينه الرئيسيه عكس ال ADSL ..

ولاننسى أن جميع ماسبق يتأثر بالمسافه بين خط المستخدم والكبينه سواء الفرعيه أو الرئيسيه ..

محتوى ذو صلة

ماذا تعرف عن ال FTTH

أتمنى أني وفقت في إيصال وتوضيح هذه التقنيه ..فأن أصبت فمن الله وإن أخطأت فمن نفسي والشيطان

هذا والله أعلى وأعلم
